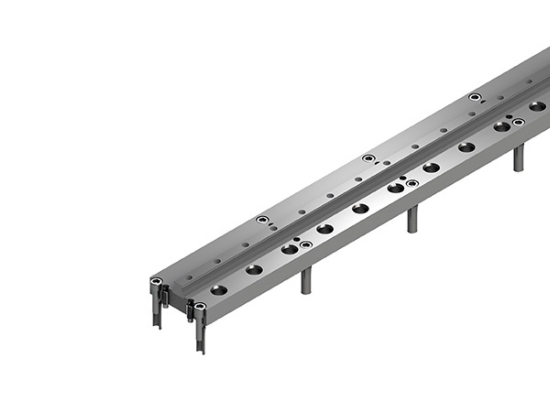

Rail d’appui et de fondation LINEAR

• Montage possible d'une matrice modulaire de système sur de grandes distances • Niveau de référence et surfaces de bridage exacts sur l'ensemble de la zone de travail • Les composants syst...
  • Longueur (en mm) : 3000
  • Largeur (en mm) : 160
  • Hauteur (en mm) : 40
  • Poids (en kg) : 135

2 références disponibles

Description

• Montage possible d'une matrice modulaire de système sur de grandes distances
• Niveau de référence et surfaces de bridage exacts sur l'ensemble de la zone de travail
• Les composants système montés peuvent aussi être déplacés sous charge
• Sécurité contre le basculement par serrage intégré sur le guide
• Exécution trempée et rectifiée du guide profilé
• Éléments rapportés déconnectables de la matrice système, ce qui permet des positionnements exacts
• Jeu de vis, chevilles et tôles d'appui inclus dans la livraison
• Charge utile par mètre jusqu’à 16 t

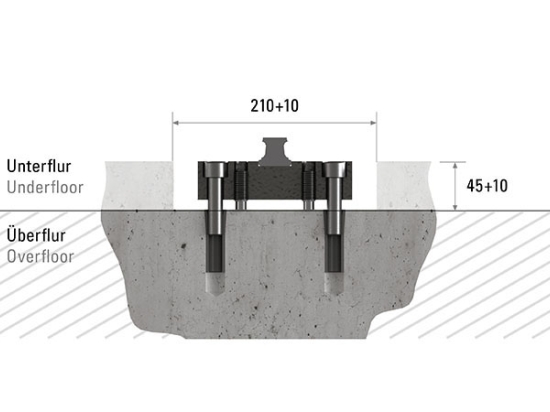

• Charge de traction admissible dans le béton non fissuré 1,0 t par cheville

Les références

Référence Dimensions des rails d'appui linear (en mm)
d28-02007-000 3000 * 160 * 40
d28-02007-001 6000 * 160 * 40
